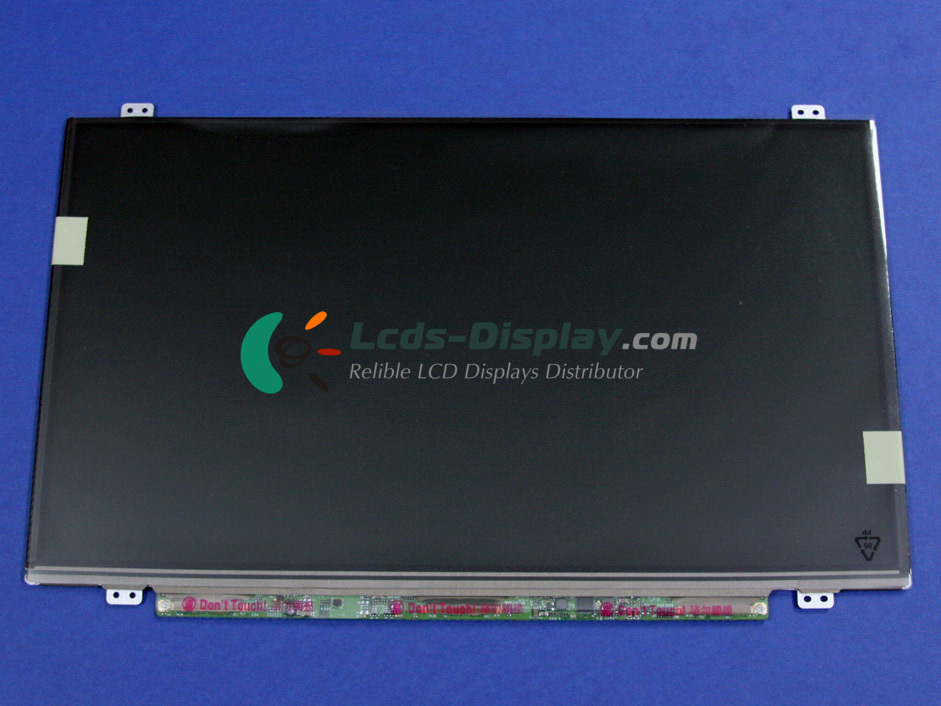

LP140WH2-TLM1
LP140WH2-TLM1 Osnovni podatki
| Panel Model | LP140WH2-TLM1 |
|---|---|
| Panelna blagovna znamka | LG Display |
| Descrition | a-Si TFT-LCD ,14.0 inch, 1366×768 |
| Vrsta plošče | a-Si TFT-LCD |
| LP140WH2-TLM1 Cena | Zahtevana cena in čas izvedbe |
| Model Alias | LP140WH2 (TL)(M1) |
| delovna temperatura | 0 ~ 50 °C |
| Temperatura shranjevanja | -20 ~ 60 °C |
LP140WH2-TLM1 Mehanske lastnosti
| Dot Resolution | 1366(RGB)×768 (WXGA) |
|---|---|
| Konfiguracija pikslov | RGB Vertical Stripe |
| Gostota pikslov | 112 PPI |
| Razmerje | 16:9 (H:V) |
| Oblika faktorja | Flat Rectangle Display |
| Dot Pitch | 0.0755×0.2265 mm (H×V) |
| Pixel Pitch | 0.2265×0.2265 mm (H×V) |
| Utež | 320g (Max.) |
| Površina | Antiglare, Hard coating (2H) |
| Aktivno območje | 309.399×173.952 mm (H×V) |
| Območje Bezel | 313.40×177.45 mm (H×V) |
| Dimenzija okvirja | 322.3×204.6 mm (H×V) |
| Okvirna globina | 3.6 (Max.) mm |
| Oblika sloga | Flat (PCBA Flat, Depth 3.4~4.0mm) |
| Luknje in nosilci | Face mounting holes (8 pcs) on up, down slugs |
| Landscape ali Portrait | Landscape type |
| Touch Panel | Without |
LP140WH2-TLM1 Optične lastnosti
| Način prikaza | TN, Normally White, Transmissive |
|---|---|
| Svetlost | 200 cd/m² (Typ.) |
| Razmerje kontrasta | 350 : 1 (Typ.) (Transmissive) |
| Barva zaslona | 262K (6-bit) |
| Color Gamut | 45% NTSC (CIE1931) |
| Odzivni čas | 16 (Typ.)(Tr+Td) |
| Kotni kot | 40/40/10/30 (Min.)(CR≥10) (L/R/U/D) |
| Bela barva Kromatičnost | Wx:0.313; Wy:0.329 |
| Bela variacija | 1.40/1.60 (Typ./Max.)(13 points) |
| Sončno svetlobno branje | N |
LP140WH2-TLM1 Elektronska funkcija
| Navpična frekvenca | 60Hz |
|---|---|
| Reverse Scan | No |
| Skupna poraba energije | 2.6W (Typ.) |
LP140WH2-TLM1 Sistem osvetlitve ozadja
| Položaj svetilke | Edge light type |
|---|---|
| Tip svetilke | WLED |
| Znesek svetilke | 8S4P |
| Oblika žarnice | 4 strings |
| Lamp Life Time | 12K(Min.) (Hours) |
| Vrsta vmesnika | Included in panel signal interface |
| Svetilka za voznika | 1.9/2.2W (Typ./Max.) |
LP140WH2-TLM1 Signalni vmesnik
| Kategorija signala | LVDS |
|---|---|
| Razred signala | LVDS (1 ch, 6-bit) |
| Vhodna napetost za panel | 3.3V (Typ.) |
| Vhodni tok za panel | 410/470mA (Typ./Max.) |
| Poraba energije plošče | 1.3/1.5W (Typ./Max.) |
| Vrsta vmesnika | Connector |
| Signalni vmesnik | UJU - IS050-L40B-C10, Pitch:0.5 mm, Pin:40 pins |
