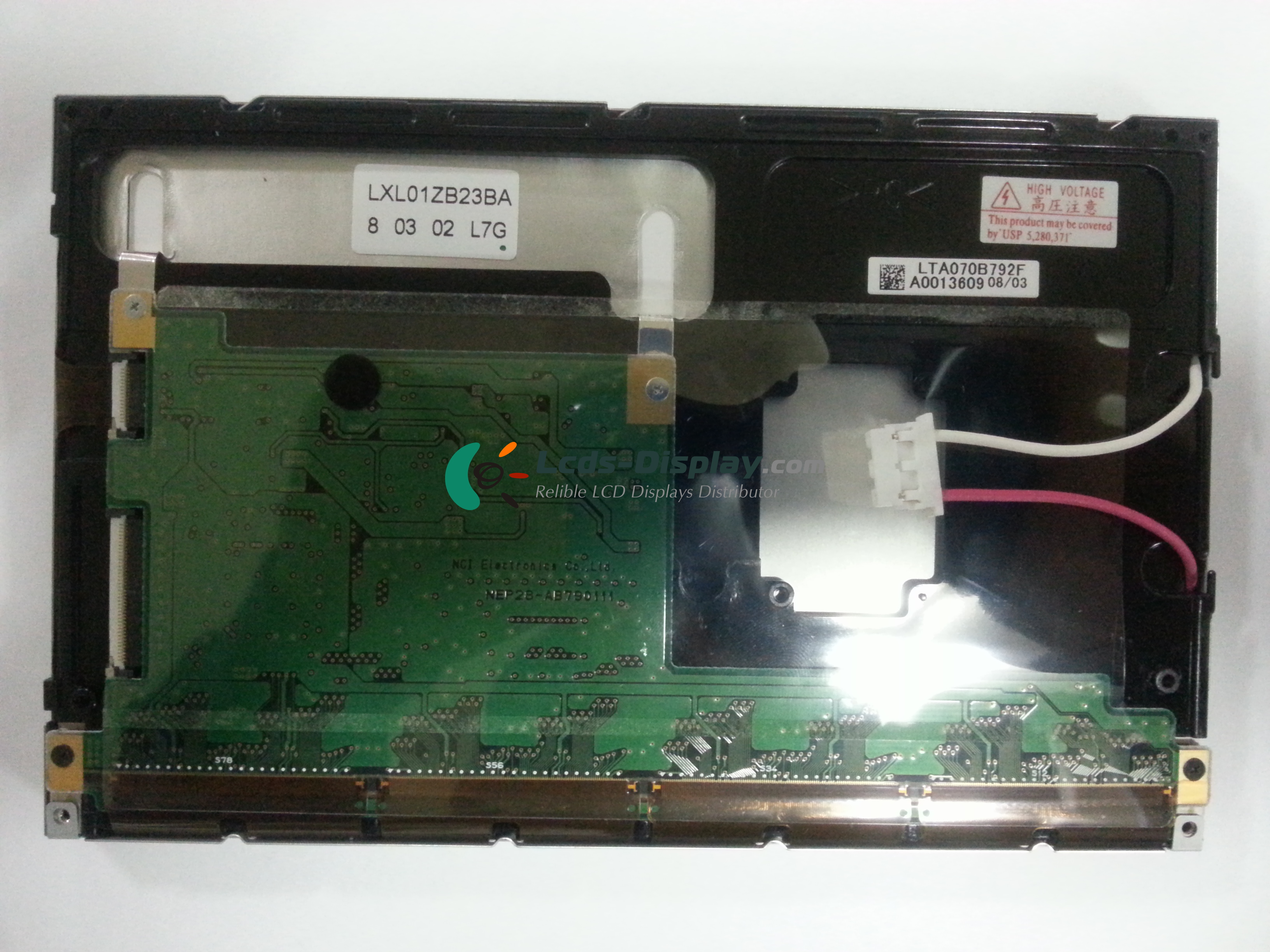

LTA070B792F
LTA070B792F Osnovni podatki
| Panel Model | LTA070B792F |
|---|---|
| Panelna blagovna znamka | Toshiba Mobile Display |
| Descrition | a-Si TFT-LCD ,7.0 inch, 800×480 |
| Vrsta plošče | a-Si TFT-LCD |
| LTA070B792F Cena | Zahtevana cena in čas izvedbe |
| delovna temperatura | -20 ~ 80 °C |
| Temperatura shranjevanja | -30 ~ 80 °C |
LTA070B792F Mehanske lastnosti
| Dot Resolution | 800(RGB)×480 (WVGA) |
|---|---|
| Konfiguracija pikslov | RGB Vertical Stripe |
| Gostota pikslov | 133 PPI |
| Razmerje | 15:9 (H:V) |
| Oblika faktorja | Flat Rectangle Display |
| Dot Pitch | 0.0635×0.1905 mm (H×V) |
| Pixel Pitch | 0.1905×0.1905 mm (H×V) |
| Utež | 225±20g |
| Površina | Antiglare |
| Aktivno območje | 152.4×91.44 mm (H×V) |
| Območje Bezel | 160.1×97.1 mm (H×V) |
| Dimenzija okvirja | 169.8×108 mm (H×V) |
| Okvirna globina | 9.5±0.5 mm |
| Luknje in nosilci | Rear mounting holes (6-M2) |
| Landscape ali Portrait | Landscape type |
| Touch Panel | Without |
LTA070B792F Optične lastnosti
| Način prikaza | TN, Normally White, Transmissive |
|---|---|
| Svetlost | 400 cd/m² (Typ.) |
| Razmerje kontrasta | 150 : 1 (Typ.) (Transmissive) |
| Barva zaslona | 262K (6-bit) |
| Odzivni čas | 20/36 (Typ.)(Tr/Td) |
| Kotni kot | 80/80/45/80 (Typ.)(CR≥10) (L/R/U/D) |
| Ogled smeri | 6 o'clock |
| Bela barva Kromatičnost | Wx:0.305; Wy:0.340 |
| Bela variacija | 1.43 (Max.)(5 points) |
| Sončno svetlobno branje | N |
LTA070B792F Elektronska funkcija
| Reverse Scan | Yes (180°) |
|---|---|
| Skupna poraba energije | 5.12W (Typ.) |
LTA070B792F Sistem osvetlitve ozadja
| Položaj svetilke | Edge light type |
|---|---|
| Tip svetilke | CCFL |
| Znesek svetilke | 1 pcs |
| Oblika žarnice | L shape |
| Lamp Life Time | 10K(Min.) (Hours) |
| Napetost luči | 580V (Typ.) |
| Trenutna svetilka | 6.5/7.0mA (Typ./Max.) |
| Pogostost delovanja svetilke | 35/80KHz (Min./Max.) |
| Napetost zagona svetilke | 1900V (Max.)(Ta=-20℃) |
| Svetilke porabe energije | 3.77W (Typ.) |
| Vrsta vmesnika | Connector |
| Svetilka za voznika | No |
LTA070B792F Signalni vmesnik
| Kategorija signala | TTL |
|---|---|
| Razred signala | CMOS (1 ch, 6-bit) |
| Vhodna napetost za panel | 3.3V (Typ.) |
| Vhodni tok za panel | 410/570mA (Typ./Max.) |
| Napetost za prikazne signale | 0≤VIL≤0.6V; 2.3V≤VIH≤5.5V |
| Vrsta vmesnika | Connector |
| Signalni vmesnik | JAE - IL-FHR-BF40S-HF, Pitch:0.5 mm, Pin:40 pins |
